概述：
在軌道交通領域，直流供電系統是保障列車穩定運行的 “能量中樞”，無論是地鐵、輕軌還是市域快軌，其牽引供電、直流牽引網、再生制動回路等關鍵環節，均依賴直流系統的可靠運行。然而，直流系統在實際運行中易面臨多種過電壓威脅，如開關操作過電壓、再生制動過電壓、雷擊過電壓等，這些過電壓若不及時抑制，輕則導致設備損壞，重則引發供電中斷、列車停運等安全事故。軌道交通直流避雷器作為針對性的過電壓防護設備，憑借其精準的電壓限制能力和快速的響應特性，成為守護直流系統安全的核心屏障。
軌道交通采用直流供電原因
相較于長距離、高速運行的高速鐵路采用交流牽引制式，城市軌道交通（地鐵、輕軌等）普遍采用直流750V或1500V供電，這與其站間距短、啟停頻繁、線路長度有限的應用場景高度契合。直流牽引系統具有調速性能好、啟動扭矩大、控制相對簡單等優勢，同時因其供電電壓相對較低，且直流電傳輸無感抗損耗，在短距離傳輸下效率較高，加之技術成熟、綜合建造成本低，使其成為城市軌道交通的主流選擇。
地鐵直流避雷器的安裝位置及原因
地鐵直流 1500V 系統并非單一設備，而是由高壓交流輸入、整流變換、直流配電、列車受流四大環節組成的閉環系統，地鐵系統中，直流1500V避雷器是過電壓防護的關鍵設備，主要安裝于直流牽引變電所內部及沿線接觸網（或接觸軌）的關鍵節點，如供電分區末端、站場接觸網引入處及地面與高架區段，用于保護整流機組、直流開關設備、控制測量裝置及接觸網自身。
盡管地鐵部分區段位于地下，但其地面及高架區段的接觸網作為無遮蔽的戶外裝置，仍面臨顯著的雷電過電壓威脅：1、戶外接觸網因位置突出而易受直擊雷侵襲，可能注入極大雷電流；2、鄰近雷擊也會在網線中感應出高幅值脈沖過電壓。3、系統內部因列車頻繁啟停、斷路器操作及再生制動等工況產生的操作過電壓亦不容忽視。直流避雷器通過在過電壓發生時迅速鉗位并吸收能量，為整個牽引供電系統設備提供至關重要的絕緣保護。

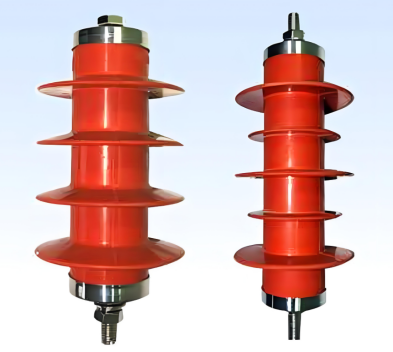

直流1500V金屬氧化物避雷器和直流1500V模塊式電涌保護器區別
對比維度 | 直流 1500V 金屬氧化物避雷器 | 直流 1500V 模塊式電涌保護器 |
核心元件 | 金屬氧化物壓敏電阻(MOV)，通常為大尺寸、高能量耐受型 | 金屬氧化物壓敏電阻（MOV）+ 輔助元件，多為模塊化集成 |
電壓動作特性 | 額定電壓≈系統額定電壓(1500V），導通電壓高 | 額定電壓略高于系統額定電壓(如1800V)，殘壓低 |
能量耐受能力 | 高，可承受持續時間較長的過電壓能量 | 中低，側重短時脈沖能量 |
結構形式 | 獨立式結構(復合外套封裝，體積較大),多為“串聯/并聯于主回路” 的防護單元 | 模塊化結構(標準化尺寸，如 35mm 導軌安裝)，集成度高，自帶故障指示、脫離裝置 |
應用場景 | 直流高壓主回路，防護系統級過電壓 | 直流設備前端，防護設備級電涌 |
標準依據 | GB/T 11032、DL/T 1573 | GB/T18802.11、GB/T 18802.31 |
在直流系統中，一旦發生雷擊或操作過電壓，避雷器動作時，它不僅要泄放瞬時的過電壓能量，更關鍵的是要應對緊隨其后的直流短路電流。直流系統短路電流沒有過零點，會持續維持在一個很高的水平。從避雷器動作到直流斷路器跳閘切斷電路（這個過程可能需要幾十毫秒），這段時間內，巨大的能量會持續涌入并傾瀉在避雷器的電阻片上。如果避雷器體積小、電阻片數量少，無法吸收和散發這些熱量，其內部溫度會瞬間飆升，導致熱崩潰，即避雷器本身被燒毀甚至爆炸。
軌道交通直流避雷器的應用價值：安全與效率的雙重保障
直流避雷器的應用，不僅是對設備的 “保護”，更是對軌道交通系統 “安全運營” 與 “經濟效益” 的雙重保障：
降低設備故障率：通過抑制過電壓，可顯著減少牽引變流器、直流開關、IGBT 模塊等核心設備的損壞率。
保障列車運行安全：過電壓導致的牽引網中斷、列車停運，會直接影響乘客出行安全與線路運營秩序。
延長系統壽命：過電壓的反復沖擊會加速設備絕緣老化，縮短設備使用壽命直流避雷器可減少過電壓對設備的沖擊，延長系統整體壽命，降低全生命周期成本。
總結：直流避雷器 —— 軌道交通直流系統的 “安全基石”
隨著軌道交通向 “網絡化運營”、“無人化駕駛” 升級，直流系統的安全冗余要求更高，直流避雷器的角色將從 “單一防護設備” 升級為 “智能安全網絡的節點”： 一方面，其智能化數據可與牽引變電所、列車控制系統聯動，形成 “過電壓風險 - 設備狀態 - 運營調度” 的閉環管理 ； 另一方面，更高電壓等級的直流避雷器（如2000V 級）將支撐未來 “高壓直流牽引系統”，成為軌道交通向 “更高效、更安全” 發展的核心支撐設備。
綜上，直流避雷器不僅是軌道交通直流系統的 “被動防護者”，更是適配行業升級、保障智能軌道交通網絡可靠運行的 “主動安全基石”，持續與軌道交通的發展深度綁定，成為不可替代的核心設備。
