雷雨天氣雷擊風險難以預判、地下接地網腐蝕失效不易察覺、避雷器性能衰減缺乏預警機制、人工登高巡檢伴隨較大安全風險、防雷運行數據缺少完整留存記錄，一系列難題是化工園區變電站傳統防雷運維工作的長期困擾。
為化解行業防雷運維瓶頸，安徽金力電氣依托物聯網傳感、LoRa 無線傳輸、可視化數字平臺等前沿技術，研發適配石化、電力高危工況的全套智慧防雷解決方案。該系統正落地新疆一家化工企業 110 千伏變電站投入實際運行，借助數字化監測手段，實現防雷設施全時段、全流程主動管控，為化工園區高壓變電站雷電防護提供智能化新路徑。
一、分層感知架構，監測終端差異化設計，施工極簡高效
針對變電站接地引下線、主進線避雷器兩大核心防雷點位，金力電氣采用多終端、無線組網輕量化部署方案，兼顧施工便捷性與監測全面性。
1.接地電阻監測終端：鋰電免布線，戶外長期穩定運行

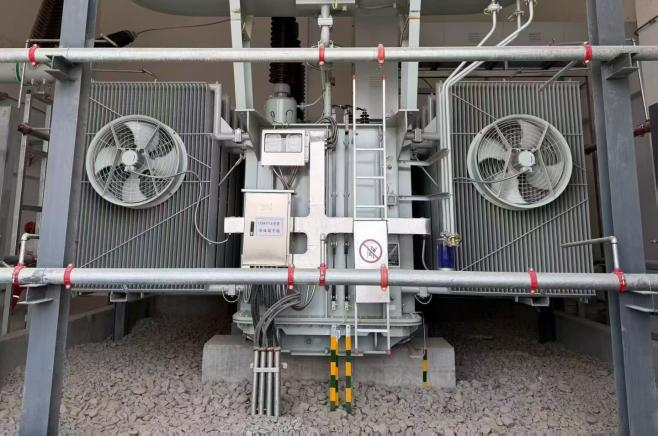

主變配置防爆接地電阻監測裝置，內置寬溫域防爆鋰電池，電池使用壽命長，全程無需敷設任何外部供電線纜。大幅減少電纜開挖、橋架施工工作量，改造工期大幅壓縮。
2.避雷器在線監測終端：數據精準采集，把控防雷狀態

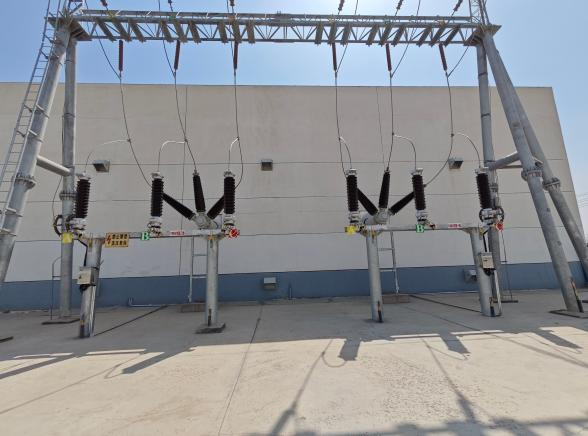

配套110kV 主進線避雷器監測裝置，實現避雷器全電流、阻性電流、溫度、雷擊次數等參數實時采集，終端全天候捕捉避雷器劣化趨勢，提前預判絕緣老化、受潮故障，杜絕雷擊擊穿主變重大事故。
3.無線匯集單元 + 中控服務器，數據一體化集中管控

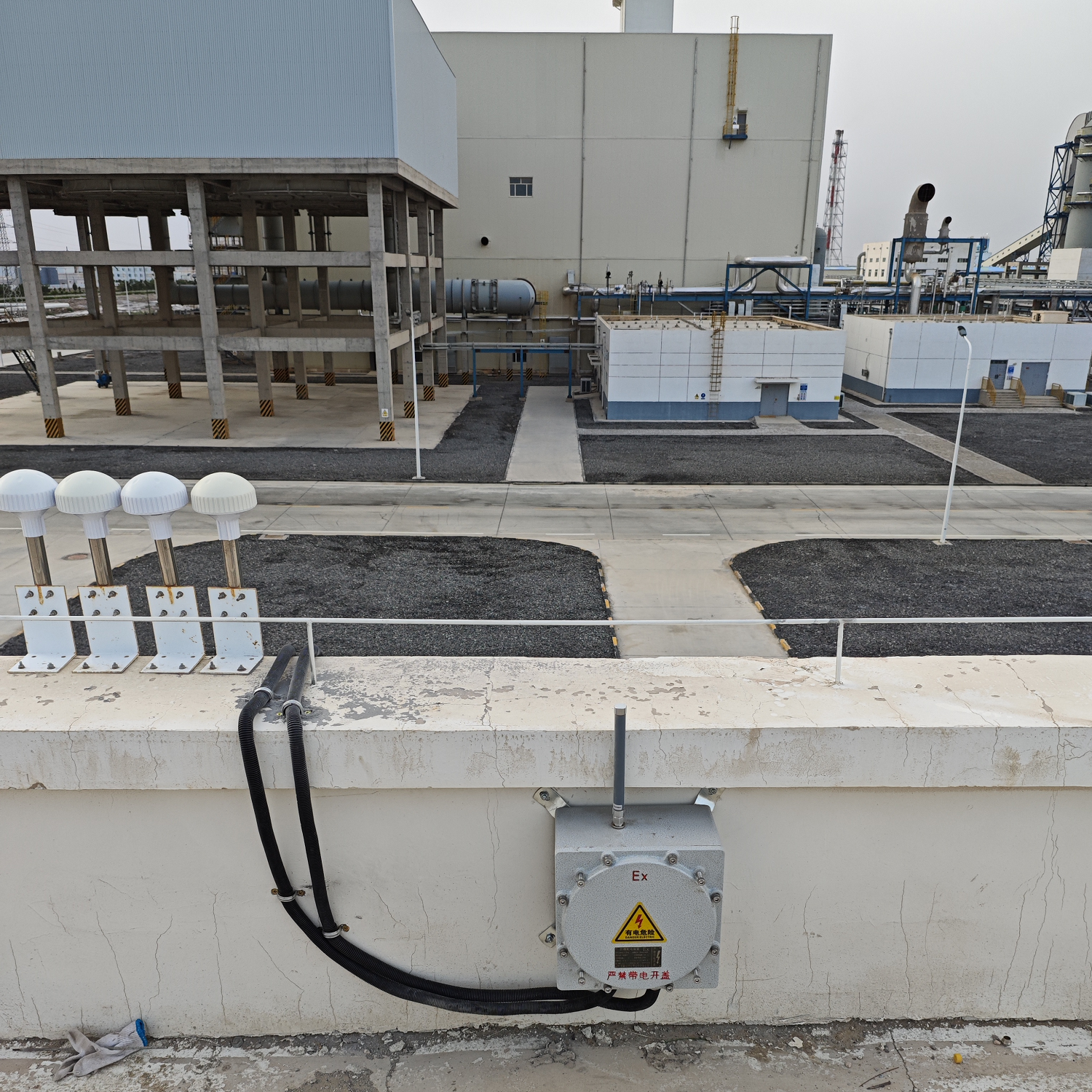

前端監測設備全部通過 LoRa 無線通訊上傳數據，傳輸距離超 1000 米，無需大面積布線改造；防爆匯集主控單元安裝于中控室外墻 / 屋頂，AC220V 獨立供電，統一接收所有終端無線數據，再通過網線傳輸至控制室監控服務器。
后臺軟件系統利用BS架構搭建了可視化的監控系統平臺，安裝在控制室的監控主機上。該軟件具備實時數據顯示功能，可直觀展示各裝置的接地電阻值和各避雷器全電流、阻性電流、溫度、雷擊次數等參數；具備歷史數據存儲功能，存儲保留歷史數據庫和歷史曲線等運行軌跡，方便倒查和數據分析；具備報警功能，當被測裝置出現數據異常時，能及時發出報警信號，并準確顯示故障點位置，提醒操作人員及時處理。此外，監控系統還應具備權限管理功能，不同人員設置不同操作權限，保證系統操作的安全性。
二、直擊行業痛點，三大核心優勢賦能變電站智能運維
1.防爆防腐全適配，滿足石化電力嚴苛標準
整套設備嚴格遵循：GB50650《石油化工防雷設計規范》、GB3836 爆炸性環境系列標準、GB17681 危險化學品重大危險源安全監控技術規范；防爆防腐 ，高低溫、粉塵、腐蝕廠區均可穩定運行。
2.無線輕量化改造，大幅縮短施工周期、降低改造成本
傳統防雷監測全線纜敷設，開挖、橋架、接線工程量大；金力無線型監測終端零布線設計，僅避雷器點位局部布線，整體施工周期短，不占用變電站長時間停電窗口，減少人力、材料與土建改造成本。
3.7×24 小時無人值守在線監測，替代低效人工巡檢
告別年度定期停電檢測、高空登高巡檢：系統實時同步接地電阻、避雷器泄漏電流、雷擊記錄全部數據，一旦接地阻值超標、避雷器劣化、雷擊頻繁，后臺立即彈窗告警，運維人員足不出中控室即可定位故障點位，大大降低巡檢人力成本。
三、從被動防護到主動預警，數字化重構變電站防雷管理
以往變電站防雷屬于 “事后補救” 模式：雷擊跳閘、設備損壞后才排查隱患，接地網腐蝕、避雷器老化隱蔽故障無法提前發現，防雷臺賬靠人工手寫留存，安監檢查資料缺失。
安徽金力智慧防雷系統構建“前端感知 — 無線傳輸 — 集中監控 — 智能預警 — 數據存證”完整閉環：
1.實時感知：接地電阻監測裝置、避雷器監測裝置雙維度同步采集核心參數；
2.無線傳輸：LoRa 低功耗無線組網，規避電纜老化故障；
3.集中可視：中控軟件圖形化展示全站防雷點位，數據實時刷新；
4.分級預警：數據異常超標自動告警，提前處置風險；
5.數據存證：雷擊事件、設備運行記錄自動歸檔。
四、多行業場景適配解決方案
安徽金力智慧防雷系統不局限于 110kV 變電站，廣泛適配化工園區、光伏電站、儲能電站、冶金變電站、油庫儲罐區等易燃易爆、戶外高壓場景，可根據現場工況靈活搭配鋰電無線終端、有線供電終端，提供標準化 + 定制化一體化防雷監測方案。依托全套自研監測裝置、物聯網通訊、智能監測軟件，為化工園區、電力場站打造看得見、管得住、可追溯的數字化防雷安全屏障。
