一、概述
隨著高速鐵路建設的快速推進，牽引變電所的智能化、高可靠性安全運行變得越來越重要。廣域測控保護系統作為實現牽引變電所運行狀態監測和保護的關鍵技術，對于確保鐵路運輸安全具有重要意義。
高速鐵路智能牽引變電所廣域測控保護系統由多個子系統組成，包括數據采集子系統、通信子系統、數據處理子系統和保護控制子系統等。數據采集子系統負責采集引變電所各種參數的數據;通信子系統負責數據的傳輸和通信控制;數據處理子系統負責對采集到的數據進行處理和分析;保護控制子系統負責根據分析結果進行保護控制操作。

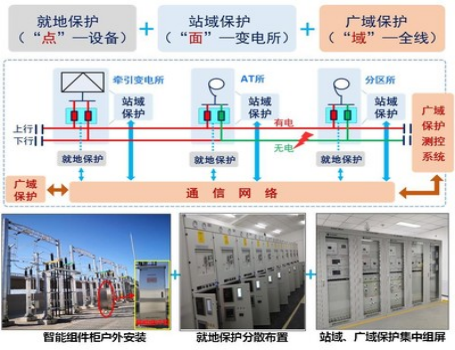

1）就地保護測控裝置（“點”）
以牽引變電所內單個被保護對象為單元，具備獨立性、完整性和成套性，利用被保護對象自身信息獨立完成被保護對象的保護、測量、控制、監視等功能，同時可集成站域保護、廣域保護功能的設備。
2）站域保護控制裝置（“面”）
基于智能牽引變電所網絡數據共享，綜合利用全所的電氣量、開關量和就地級保護設備狀態等信息，實現所內保護冗余、優化、補充等功能，同時可具備多所之間信息交互功能的設備。
3）廣域保護控制裝置（“域”全線）
基于智能牽引變電所、分區所、開閉所、自耦變壓器所的網絡數據共享，綜合利用各所的電氣量、開關量和保護設備狀態等信息而實現的以供電單元為對象的網絡型繼電保護和控制功能的設備。
二、智能化柜雷電防護系統
在新型智能化高鐵牽引供電的系統下，依照中國鐵路總公司運輸局《運供設備函〔2017〕240號文件》以及《運供設備函【2016】325號牽引變電所二次系統防強電侵入優化技術方案指導意見》,融合 GB 50057《建筑物防雷設計規范》 與 GB 50343《建筑物電子信息系統防雷技術規范》防雷分區分級的兩大原則。在所亭的主控室內的交直流系統、廣域保護、站域保護、綜合自動化保護屏柜，戶外高壓進線電源區、主變區、27.5kV饋線區等區域的戶外智能化柜內的交流進線電源回路、直流電源回路、電動隔離開關機構電源回路、電壓互感器等采集回路、輔助系統電源回路等電源回路，加裝電涌保護器、后備保護開關、智能雷電監測終端及智能雷電監控后臺，形成所內整套的智能化雷電防護體系，滿足智能化所亭的雷電防護的需要。
作為國家“八縱八橫”高鐵網的核心工程，渝昆高鐵正向著2026年底全線通車的目標全速?zèng)_刺。這條全長約700公里、設計時速350公里的西南高鐵大動脈，途經川渝黔滇多山多雷區域，雷電防護成為保障鐵路信號、牽引供電等核心系統穩定運行的關鍵防線。全線牽引所、AT分區所部分所亭均采用智能化廣域保護應用系統。國家級高新技術企業安徽金力憑借深耕防雷領域近20年的技術積淀，以定制化二次防雷解決方案深度參與渝昆鐵路建設，為這條西南交通新干線筑牢“防雷安全網”。

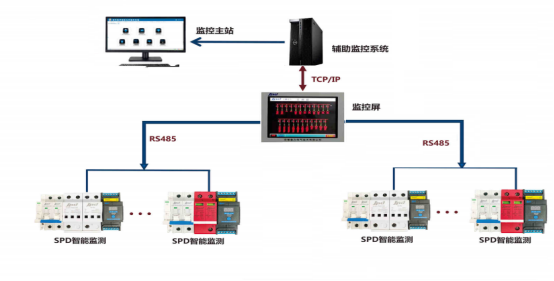

在核心產品應用上，安徽金力依托自主研發優勢，提高電氣領域防雷產品核心設備性能，完美適配渝昆高鐵山區復雜氣候與地形條件；定制化防雷創新融入智能采集模塊，可實時監測防雷元器件狀態、漏電流等關鍵參數，實現與鐵路信號集中監測系統無縫銜接，讓運維人員遠程掌握設備健康狀態，變“被動搶修”為“主動預防”。這種一體化防護方案，不僅能通過分區多級防護阻斷雷電沖擊波，更能為雷電故障預警、精準維護提供數據支撐，大幅降低雷擊對二次系統的干擾風險。
三、總述
在智能化廣域保護所亭的防護體系中，安徽金力采用專用過電流保護裝置 + 電涌保護器（SPD）+ 智能采集終端的三位一體防護方案，通過分級防護設計與精準點位部署，搭配智能化運維管理體系，構建起全維度、高可靠的雷電及過電壓防護屏障。全方位保障二次側控制保護裝置及廣域通信網絡的穩定運行；同時，系統深度適配廣域保護的信息共享與快速協同需求，大幅降低核心設備因電涌損壞的風險，從根源上避免保護裝置誤動、拒動等故障，顯著提升牽引供電系統的可靠性與連續性，為廣域保護系統的精準動作提供穩定、安全的運行環境，確保各保護子系統協同高效運轉。
作為軌道交通供電領域的創新標桿，安徽金力以硬核技術賦能國家重大交通工程建設，為高鐵線路筑牢防雷安全防線。這不僅彰顯了中國防雷企業的技術硬實力與行業擔當，更以實際行動為區域經濟一體化發展夯實了安全基石。未來，安徽金力將持續深耕軌道交通防雷細分領域，以技術創新驅動產品升級，為更多國家重大工程提供定制化、高可靠的防雷解決方案，助力中國高鐵向著更安全、更智能、更高效的方向穩步邁進。
